Der Lufthohlraum-Rechner (Air Cavity Calculator) dient als Werkzeug zur schnellen Berechnung der äquivalenten Wärmeleitfähigkeit von kleinen Lufthohlräumen und Luftspalten anhand der Eingabe der Abmessungen des Hohlraum und der Richtung der Wärmeströmung.

Für die Berechnung der äquivalenten Wärmeleitfähigkeit kommen die Formeln zur Berechnung des Wärmedurchlasswiderstandes von Lufträumen nach der EN ISO 6946:2005 Anhang B zur Anwendung - beachten Sie bitte die dort angegebenen Abgrenzungen für Anwendung des Verfahrens (z.B. kleine, unbelüftete Lufthohlräume). Die Berechnungsvorschriften orientieren sich an den Euronormen EN ISO 6946 und EN ISO 10077-2 und sind für zweidimensionale Berechnungen ausgelegt.

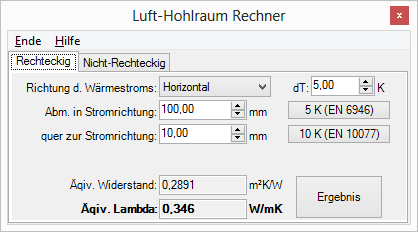

Richtung d. WärmestromsAngabe der Wärmestromrichtung:
  • Horizontal
  • Aufwärts
  • Abwärts
Dicke (in Stromrichtung)Dicke des Hohlraums gemessen in der Richtung der Wärmeströmung
BreiteBreite des Hohlraums (senkrecht zur Dicke)
Temperaturdifferenz dTDie Temperaturdifferenz zwischen den Hohlraumgrenzen in der Richtung der Wärmeströmung.
Äquiv. WiderstandÄquivalenter Wärmedurchlasswiderstand des Lufthohlraums
Äquiv. LambdaÄquivalente Wärmeleitfähigkeit des Lufthohlraums
ErgebnisDie Berechnung wir mit den aktuellen Werten aktualisiert.

Anmerkung: Normativ ist die Temperaturdifferenz, sofern nicht bekannt, entsprechend festzulegen. Die Schaltfläche "5K (EN 6946)" bzw. "10K (EN 10077) setzt den Wert auf die in der jeweiligen Norm empfohlene Größe.

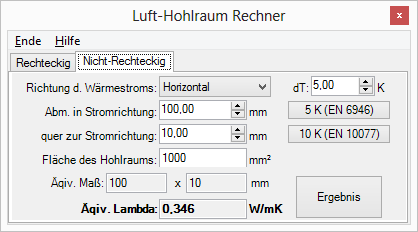

Für den Normalfall nicht rechteckiger Hohlräume sieht die Norm folgende Vorgangsweise vor:

Es ist die äquivalente Wärmeleitfähigkeit für einen fiktiven rechteckigen Hohlraum zu berechnen. Dieser fiktive Hohlraum ist wie folgt zu konstruieren:

  1. Es ist das den interessierenden Hohlraum umschreibende Rechteck zu konstruieren.
  2. Der fiktive Hohlraum hat die gleiche Fläche wie der ursprüngliche Hohlraum.
  3. Das Verhältnis von Dicke und Breite ist für den fiktiven Hohlraum gleich wie für den interessierenden Hohlraum.

Die für den fiktiven Hohlraum errechnete äquivalente Wärmeleitfähigkeit ist für den interessierenden (nicht rechteckigen) Hohlraum einzusetzen.

Richtung d. WärmestromsAngabe der Wärmestromrichtung (Horizontal, Aufwärts, Abwärts)
Dicke (in Stromrichtung)Dicke des den Hohlraum umschreibenden Rechteckes gemessen in der Richtung der Wärmeströmung
BreiteBreite des den Hohlraum umschreibenden Rechteckes (senkrecht zur Dicke)
FlächeTatsächliche Fläche des Lufthohlraums
Temperaturdifferenz dTDie Temperaturdifferenz zwischen den Hohlraumgrenzen in der Richtung der Wärmeströmung.
Äquiv. LambdaÄquivalente Wärmeleitfähigkeit des Lufthohlraums
ErgebnisDie Berechnung wir mit den aktuellen Werten aktualisiert.

Anmerkung: Erfahrungsgemäß ist bei obiger Vorgangsweise die Berechnung der Fläche das Mühsamste.

Anmerkung: Da die Richtung des Wärmestroms bei mehrdimensionalen Berechnungen nicht von vornherein bekannt ist, ist die normative Forderung eine „Dicke“ und eine „Breite“ der Luftschicht festzulegen an und für sich nicht erfüllbar. Die entsprechende Entscheidung ist somit dem Gefühl des Programmbenutzers zu überlassen. Dies bedeutet, dass die Richtung des Wärmeflusses vom Benutzer festzulegen ist.

Anmerkung: Um das Ergebnis (äquivalentes Lambda) zu übernehmen benutzen Sie die Zwischenablage: Klicken auf das Ergebnisfeld mit der rechten Maustaste und Wählen Sie kopieren.
